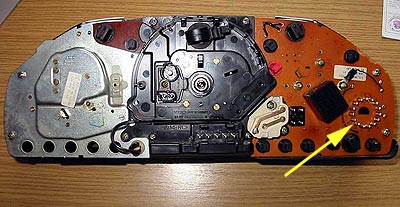

Pin-Belegung im Kombi-Instrument
Pin | Funktion | Leitung (mm²) | Leitungsfarbe |
01 | Masse | 0,5 | braun |
02 | Temperaturfühler Kühlmittelanzeige | 0,5 | grün |
03 | Geber Kraftstoffanzeige | 0,5 | blau/schwarz |
04 | Geber Kraftstoffreserveanzeige | 0,5 | blau/grün |
05 | Schalter Ölstandskontrolle | 0,75 | braun/schwarz |
06 | Sicherung 5 Klemme 15 | 0,75 | schwarz/rot/violett |
07 | Fernlichtkontrolle | 0,5 | weiss |
08 | Sicherung 7 Klemme 15 ungesichert | 0,5 | rosa/rot |
09 | Ladekontrolle Klemme 61 | 0,75 | blau |
10 | Kontaktfühler
Bremsbelagverschleißanzeige V-Achse links Kontaktfühler Bremsbelagverschleißanzeige V-Achse rechts Kontaktfühler Bremsbelagverschleißanzeige H-Achse (nur bei ASR) |
0,5 | braun/rot |
11 | Schalter Bremsflüssigkeitskontrolle | 0,5 | braun/weiss |
12 | Schalter Kühlmittelstandsanzeige | 0,5 | braun/gelb |
13 | Lampenkontrollgerät Klemme K | 0,5 | grau/violett |
14 | Blinkerkontrolle links | 0,5 | schwarz/weiss |
15 | Blinkerkontrolle rechts | 0,5 | schwarz/grün |
